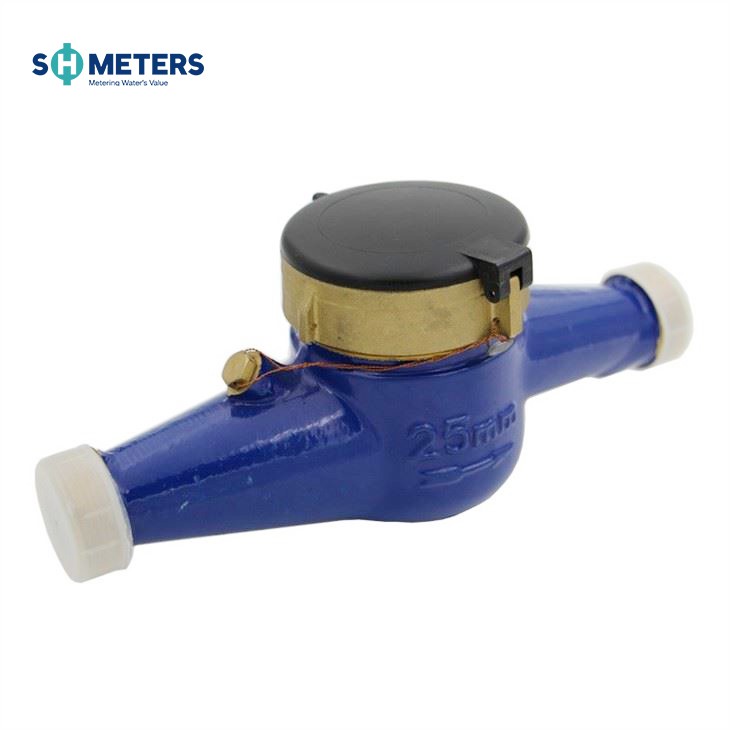

MULTI-JET TYPE
Dry-dial Messing Body Watermeters
Productbeschrijving
TOEPASSING
Meting van het volume koud drinkwater dat door de leiding gaat
FUNCTIES
Klasse C. Aanwijzer en woord-wiel combinatie telinrichting, met geavanceerde, mooie en elegante structuur,
de teller is verzegeld door een vloeistof van het speciale type, de aflezing is lang duidelijk,
handige meterkopie en lange levensduur.
Vooraf ingestelde afstandsbediening, 100L per pulse output.
WERKCONDITIE
Watertemperatuur: ≤50ºC voor koudwatermeter
≤90ºC voor warmwatermeter
Waterdruk: ≤1MPa of 1.6MPa optioneel
(10bar of 16bar optioneel)
MAXIMAAL TOELAATBARE FOUT
In de onderste zone van Qmin inclusief tot maar exclusief Qt is ±5% _ In de bovenste zone van Qt inclusief tot en met Qs is: koudwatermeter ±2%, warmwatermeter ±3%.
NOTITIE
Technische gegevens voldoen aan de internationale norm ISO4064
ACCESSOIRES
Meting van het volume koud drinkwater dat door de leiding gaat
FUNCTIES
Klasse C. Aanwijzer en woord-wiel combinatie telinrichting, met geavanceerde, mooie en elegante structuur,
de teller is verzegeld door een vloeistof van het speciale type, de aflezing is lang duidelijk,
handige meterkopie en lange levensduur.
Vooraf ingestelde afstandsbediening, 100L per pulse output.
WERKCONDITIE
Watertemperatuur: ≤50ºC voor koudwatermeter
≤90ºC voor warmwatermeter
Waterdruk: ≤1MPa of 1.6MPa optioneel
(10bar of 16bar optioneel)
MAXIMAAL TOELAATBARE FOUT
In de onderste zone van Qmin inclusief tot maar exclusief Qt is ±5% _ In de bovenste zone van Qt inclusief tot en met Qs is: koudwatermeter ±2%, warmwatermeter ±3%.
NOTITIE
Technische gegevens voldoen aan de internationale norm ISO4064
ACCESSOIRES
Elke watermeter heeft een set koppelingen optioneel: 2 stuks buis, 2 stuks moer en 2 stuks pakking.
Totale afmeting en gewicht
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Grootte (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lengte(l) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Breedte (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Hoogte(H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Verbindingsdraad D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flensuiteinde |
| Gewicht (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Technische gegevens
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Grootte (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Reading (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| min.reading (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Drukverlies | 63 | ||||||
| Max.Temperatuur | T=50/90 | ||||||
| Pulse Output Optie | Vmax = 24V | ||||||
| Imax = 100mA | |||||||
| Pmax = 2W | |||||||
Pulse Output Optie
Garantie
Alle meters worden gegarandeerd tegen defecten in vakmanschap en materialen gedurende een periode van één (1) jaar vanaf de datum van acceptatie. Defecte meters of onderdelen die binnen deze termijn worden ontdekt, moeten kosteloos worden vervangen bij terugzending aan de SHMETERS
