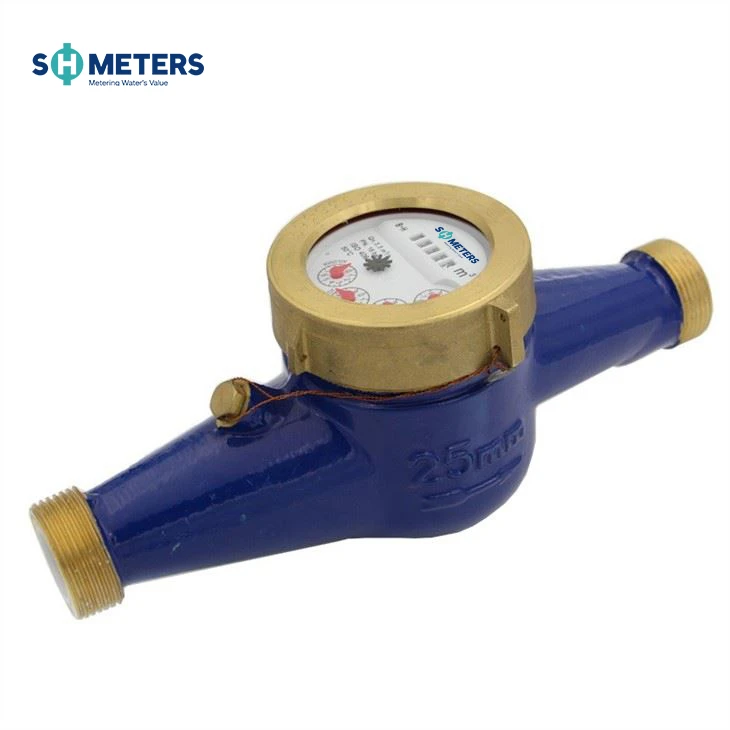

MULTI-JET-TYPE
Droge-koperen lichaamswatermeters met wijzerplaat
Sollicitatie
Het meten van het volume koud (warm) water dat door de pijpleiding stroomt. Watermeter wordt gebruikt voor thuis, commercieel, gemeente, pijpleiding
Functies
·Magnetische aandrijving, lagere transmissieweerstand.
·Magnetisch schild, voor externe magnetische veldbescherming.
· Verzegeld droog register zorgt voor langdurig duidelijke aflezing.
·Extern regelapparaat.
Accessoires: 2 stuks koppeling, 2 stuks koppelingsmoeren en 2 stuks ringen.
·Met hoge nauwkeurigheid
·Voor horizontaal gebruik
·Accessoires zijn onder meer zeef, roterende zuiger, verbindingswidget en connectorfitting
Optionele functies
·Registreer verzegeld type: Droog type; Half-droog type; Super-droog type.
· Nauwkeurigheid: R=160; 200;klasse b;klasse c.
·Grootte: 15~50mm.
·Koud water.
· Terugslagklep.
·Reed-schakelaar optie.
·Verschillende lengtes en aansluitingen op aanvraag leverbaar.
· Type draaduiteinde: BSP / NPT.
·Materialen: Messing, Messing interface, Messing materiaal
·Brasswerkdruk: PN16 (16bar)
· Zorg voor pulsuitgang/rs485 modbus/bedrade afstandsbediening/pulssplitter/pulsleesdisplay
Maximaal toegestane fout
·In de onderste zone van qmin inclusief tot maar exclusief qt is ±5%.
·In de bovenste zone van qt inclusief tot en met qs is ±2%; ±3% voor warmwatermeter.
Naleving van normen
Technische gegevens voldoen aan de internationale norm ISO 4064.
Arbeidsomstandigheden
· Watertemperatuur: 0,1 graden ~ 50 graden voor koudwatermeter.
·Waterdruk: minder dan of gelijk aan 1,6 MPa (16 bar).
Algemene afmeting en gewicht
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Grootte (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lengte (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Breedte (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Hoogte (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Verbindingsdraad D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flens uiteinde |
| Gewicht (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Technische gegevens
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Grootte (inch) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| R=200 | Q2(l/h) | 20 | 32 | 50.4 | 80 | 128 | 200 |
| Q1(l/h) | 12.5 | 20 | 31.5 | 50 | 80 | 125 | |
| Max. aflezing (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. aflezing (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max. druk (staaf) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Drukverlies | 63 | ||||||
| Max.temperatuur | T=50/90 | ||||||
| Pulsuitgang optie | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Pulsuitgang optie
Garantie
Alle meters hebben een garantie tegen defecten in vakmanschap en materialen gedurende een periode van één (1) jaar vanaf de datum van acceptatie. Defecte meters of onderdelen die binnen deze periode worden ontdekt, worden bij teruggave aan SHMeters kosteloos vervangen.
