Productbeschrijving

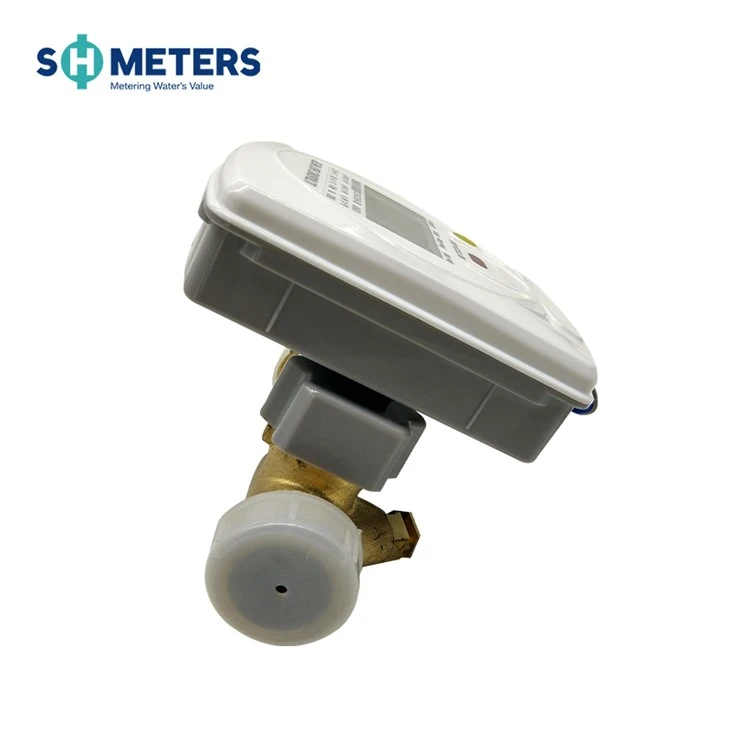

ultrasonic water meter description

Onze ultrasone watermeter heeft geen bewegende delen en blijft jarenlang nauwkeurig. Geen bewegende onderdelen in de flowsensor. Vermijd langdurige slijtage van mechanische onderdelen-, wat kan resulteren in onnauwkeurige metingen en defecten aan de meter. Een dergelijk ontwerp is ook bestand tegen onzuiverheden. Daarom zijn inspecties en onderhoud niet kosten-gratis.

technische parameter

Nominale diameter (mm)	15	20	25	32	40
Overbelastingsstroom Q4 (m/h)	3.125	5	7.875	12.5	20
Permanente stroom Q3 (m3/h)	2.5	4	6.3	10	16
Overgangsdebiet Q2 (m3/u)	0.02	0.032	0.05	0.08	0.128
Minimumdebiet Q1 (m3/u)	0.0125	0.02	0.0315	0.05	0.08
Opstart-upflow (m3/u)	0.005	0.005	0.008	0.01	0.015
Maximale stroom	999999.999
Meetbereik	Q3/Q1, R200/(R250 aanpasbaar)
Nauwkeurigheidsklasse	Klasse 2
Klasse drukverlies	Kleiner dan of gelijk aan 0,04 MPa
Werkdruk	1,6 MPa
Temperatuur klasse	T30/T50
Temperatuurbereik	(5~55) graad
Opslagtemperatuur	-20 ~ 60 graden
Milieu klasse	Klasse B
Elektromagnetische klasse	E1
Voeding	Ingebouwde-lithiumbatterij DC 3,6 V
Levensduur van de batterij	8-10 jaar
Batterijcapaciteit	8500 mAh
Stroomverbruik	10μA
Installatiepositie	Elke hoek
Weergave	LCD, 8 cijfers extra tekens
Installatieafstand	U10/D5
Communicatie-interface	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Beschermingsklasse	IP68

mededelingen voor installatie

Spoel de leidingen vóór installatie om grind en andere vreemde voorwerpen te vermijden;
Installeer een klep en filter vóór de watermeter;
Raak het elektrische gedeelte niet aan en trek niet aan de draden om schade tijdens de installatie te voorkomen;
Wanneer de watermeter horizontaal of schuin wordt geïnstalleerd, moet de ultrasone stromingssonde op de leidingen horizontaal worden geplaatst, en bij verticale installatie moet u ervoor zorgen dat het water van beneden naar boven stroomt;
Houd er rekening mee dat de richting van de pijl op de buis tijdens de installatie consistent moet zijn met de richting van de waterstroom;
De verbindingsring moet correct worden geïnstalleerd om te voorkomen dat een verkeerd uitgelijnde ring water blokkeert en de nauwkeurigheid van de watermeter beïnvloedt;
De watermeter mag niet worden geïnstalleerd op een plaats die kan worden beïnvloed door sterke mechanische trillingen; Speciale mededelingen:
1. Zorg ervoor dat u een aan-uit-klep en filter installeert vóór de watermeter. Voor onderhoud wordt een andere aan-uit-klep aanbevolen erna. Om terugstroming te voorkomen dient er voor of achter de watermeter een terugslagklep geplaatst te worden.

ultrasonic water meter installation 1

Voordat u deze watermeter gebruikt, moet de leiding gevuld zijn met water, anders leidt dit tot onnauwkeurige of zelfs niet-metingen;
Bij het installeren van de watermeter moet een lengte van DN*10 vóór de watermeter worden gereserveerd. Of dient de lengte van DN*5 achter de watermeter gereserveerd te worden;
De watermeter moet het display elke 4 seconden verversen en de watermeter (inclusief de start- en eindwaarde) 4 seconden aflezen, tenminste nadat de klep is gesloten bij het testen van de watermeter, anders kunnen de testresultaten worden beïnvloed;
Zorg ervoor dat de mediumstroom tijdens het testen en gebruik binnen het stroombereik van de watermeter ligt, anders kan dit leiden tot schade aan de watermeter;
In geval van een storing (bijv. mislukte meting, enz.) tijdens het gebruik, neem dan onmiddellijk contact op met de betreffende beheerafdeling en repareer deze niet zelf;
Het product is ontworpen met een wegwerpbare anti-demontagezegel die alleen mag worden verwijderd door daartoe aangewezen personeel, anders wordt het uitgesloten van de gratis after- service.
