Productomschrijving
Sollicitatie
--Het meten van het volume koud (warm) water dat door de pijpleiding stroomt
Functie:
--Verwijderbare elementstructuur, eenvoudige installatie en onderhoud;
--Droog-draaiknop, magnetische aandrijving;
--Grote doorstromingscapaciteit, klein drukverlies;
--Weerstand bieden tegen watergezoem en vervuiling;
--Een vacuüm afgesloten register zorgt ervoor dat de wijzerplaat vrij blijft van condensatie en dat de aflezing bij langdurig gebruik helder blijft;
--Geselecteerde hoogwaardige materialen voor een stabiele en betrouwbare eigenschap;
--Technische gegevens voldoen aan de internationale norm ISO 4064.
Functies
Materiaal: gietijzer, nodulair gietijzer
Toepasselijke scène: hoofdleiding voor woningen, hoofdleiding voor appartementen, hoofdleiding voor huishoudelijke watervoorziening, lekkage, zuiveringsinstallatie, landbouw, irrigatie, grond, aquacultuur, commercieel, algemeen huishouden, industrieel, drinkwater
Technische gegevens voldoen aan de internationale norm ISO 4064.
Communicatie: rs485 modbus, GPRS
Montage: Druksensor, batterij, lcd-scherm, uitleesapparaat, datalogger, flensset, vloeistofturbine, gebruikersinterface-eenheid
Kenmerken: lange levensduur en hoge nauwkeurigheid
Digitale watermeter met dubbele flens voor droog water, gebruikt in industriële pijpleidingen, geschikt voor omgevingen met hoge druk, kan kiezen of er een pulsuitgang moet worden geïnstalleerd
Met software voor een extern transmissiesysteem ter ondersteuning van het lezen en bewaken
Bied een complete softwaremetering- en oplaadoplossing
Automatische lekmeting
Werkingsprincipe
De meter omvat de kwaliteitstemperatuursensor, de flowsensor en de calculator. De temperatuursensor om de temperatuur van water te meten en de flowsensor om het volume water te meten dat door de pijpleidingen stroomt door het transittijdverschil.
Nadat de twee gegevens zijn verzameld, worden ze naar de rekenmachine gestuurd. De verbruikte hoeveelheid water wordt berekend, opgeslagen en ten slotte op het LCD-scherm weergegeven. De hoofdleiding in de watertoevoerleiding heeft een leidingdiameter van meer dan DN50.
Werkproces
1. De ultrasone watermeter registreert de stroming in de pijpleiding en de drukgegevens worden via RTU geüpload naar het cloudserviceplatform.
2.Plotselinge verandering van druk en stroming.
Softwarevoordelen
1. Ultrasone watermeter met hoog bereik, nauwkeurige meting.
2. Snelle feedback en nauwkeurige positionering van noodinformatie.

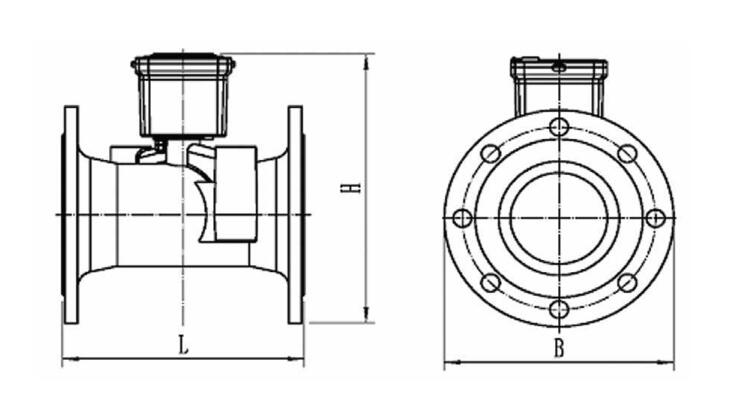

Dimensionale schetstekening
Omtrekmaat
| Nominale diameter | Lengte L | Breedte B | Hoogte H | Flensverbinding | ||
| Mm | Flensdiameter | Boutcirkeldiameter | Boutmaat-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Technische parameter
| Nominale diameter (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Maximale stroom Q4 (m³/u) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Nominale stroom Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Overgangsstroom Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Min. debiet Q1(m³/u) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Beschermingsklasse | IP68 | ||||||||
| Meetbereik | Q3/Q1 R250/R400 | ||||||||
| Nauwkeurigheidsklasse | Klas 2 | ||||||||
| Levensduur van de batterij | 8 jaar | ||||||||
| Temperatuurklasse | T50 | ||||||||
| Drukverlies klasse | ΔP63 | ||||||||
| Gevoeligheidsklasse van flow-prefile | U10/D5 | ||||||||
| Milieuklasse | Klasse B,M1 | ||||||||
| Elektromagnetische omgevingsklasse | E1 | ||||||||
| Werkdruk | 1,6 MPa | ||||||||
| Maximale stroomindicatie (m³) | 9999999.9 | ||||||||
| Indicatie terugstroom (m³) | 9999999.9 | ||||||||
| Installatiepositie | Horizontaal of verticaal | ||||||||
OPMERKING: De flensafmetingen voldoen aan de ISO7005-1:1988-norm. De flensnorm kan worden aangepast. Bestellingen voor producten met speciale vereisten worden ook geaccepteerd.
