Apparaatcon fi guratie selectietabel
Model | Sha 50- p -1 |
De belangrijkste standaard | Zuiger + elektronische schaal |
Stroombereik (m³/h) | 0.002-32 |
Waterpomp | Grundfos/ville |
Maximale werkdruk (balk) | 16 |
Lengte van de te inspecteren tabel | DN15 (165 mm), DN20 (195 mm), DN25 (225 mm), DN32 (225 mm), DN40 (225 mm), DN50 (225 mm) (de lengte kan worden aangepast) |
Zuigerspecificaties | Deel 22L, resolutie 0. 036ml, druk PN16, Panasonic Servo Drive |
Elektronische schaal | Mettler Toledo, 1*60k +1*600kg |
Weegcontainer | 1*60L+1*600L |
Elektromagnetische stromper | Yokogawa axg, 1*dn2. 5+ dn 25+1*dn50 |
Commutator | DN25, DN50 |
Temperatuursensor | PT100, nauwkeurigheid Klasse A geïnstalleerd op zowel Inlet als Outlet |
Druksensor | Nauwkeurigheid 0. 5% geïnstalleerd op zowel inlaat als uitlaat |
Testmethode | Start Stop -methode/commutator -methode |
Signaalinterface is standaard | Puls / mbus / rs485 / beeldverwerving / lasersensor |
Apparatuurvermogen | 380V, 50Hz, 3 fase 5 -wire vermogen, 30 kW (piekvermogen) |
Andere kracht | Zuiver water /6 bar luchtdruk |
Basisapparaatinformatie
Apparaatstroombereik | (0.002-32)m³/h |
Apparaatonzekerheid | Minder dan of gelijk aan 0. 2%(k =2) |
Drukbereik | 0- 1. 6mpa |
Omgevingstemperatuur | 15- 25 diploma |
Relatieve vochtigheid | 45% -75% |
Atmosferische druk | (86-106) kpa |
Werk stress | 0- 1. 6mpa |
Servicespanning | 400V ± 5% 50Hz |
Bloedingsdruk | (3. 5-6) Bar |
Apparatuurvermogen | Waterpomp 11 kW zuiger 3 kW verwarming 12 kW (optioneel) |
Inspectietabelhoeveelheid | DN15: 10 stcs, DN20: 8pcs, DN25: 6pcs, DN32: 4pcs, DN50: 2pcs, kan aanpassen aan dubbele lijn |
Dimensie | 5800 mm *1500 mm *2500 mm |

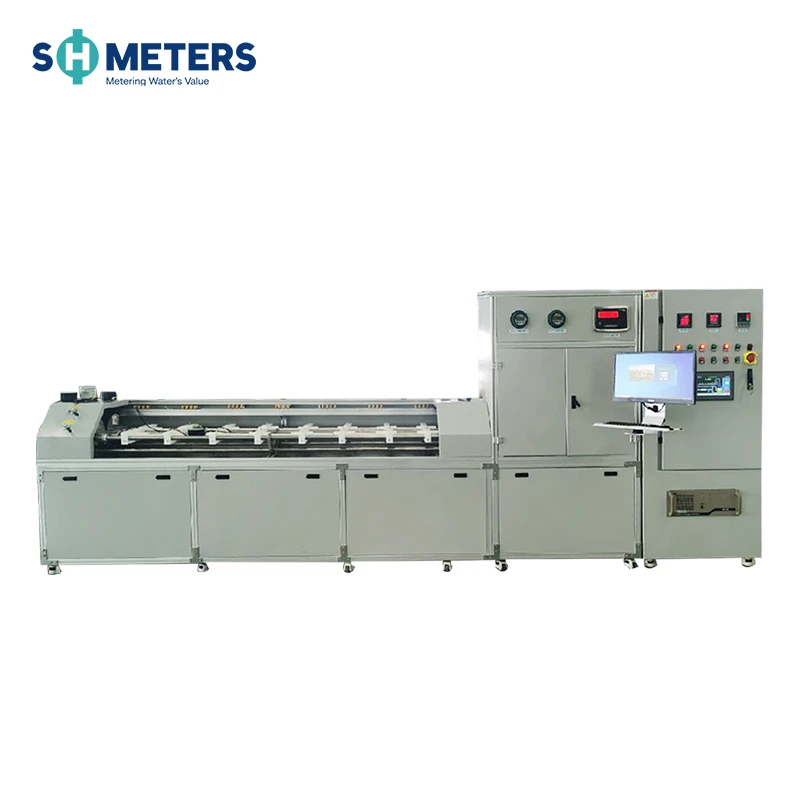

Algemene stappen voor het gebruik van een volledig automatische watermeter -testbank

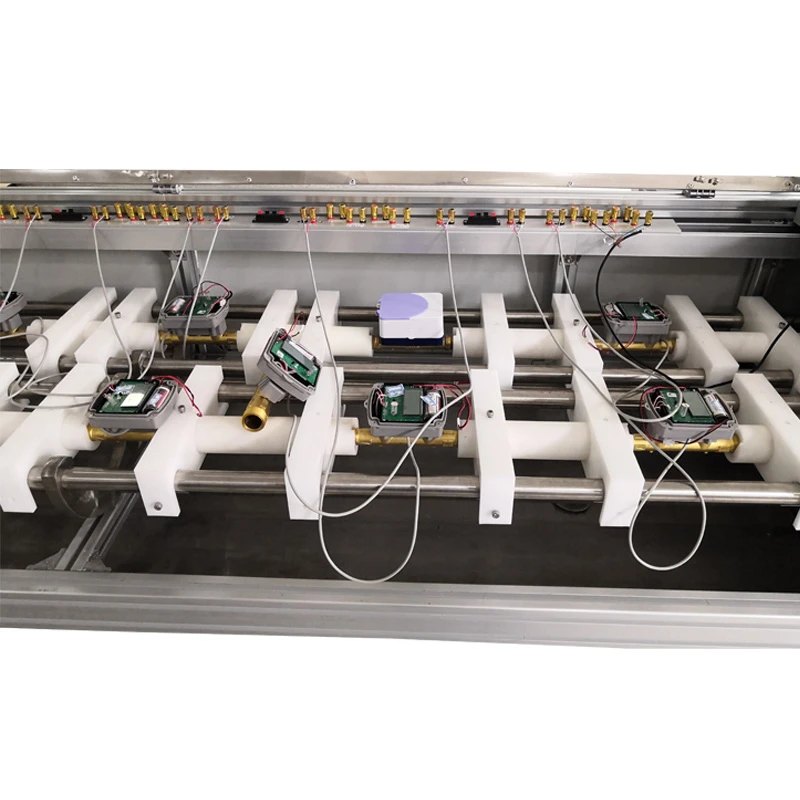

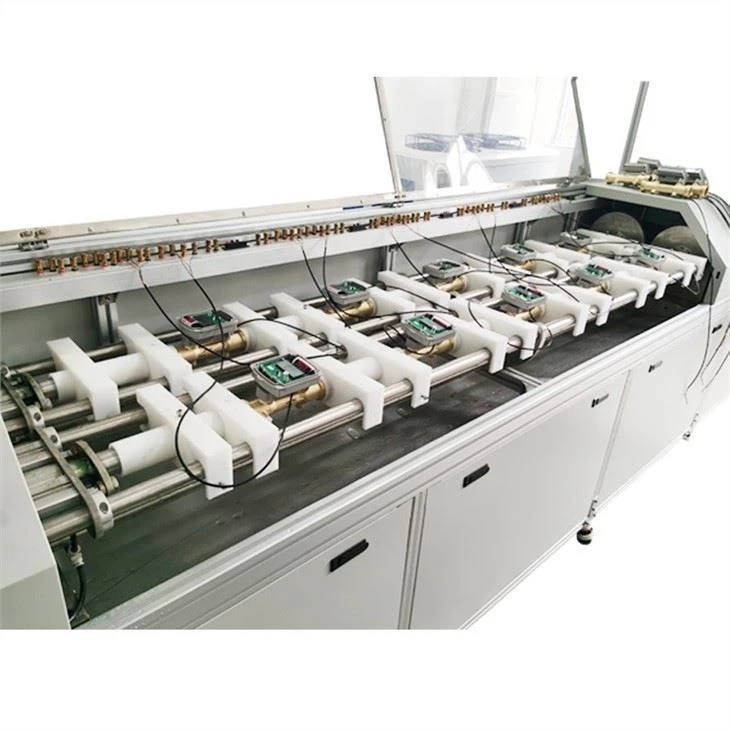

Plaats de watermeter op de teststandaard en repareer deze met klemmen, maar maak niet oversturen. Zorg ervoor dat de as van de watermeter is uitgelijnd met de pijp van de testbank.
Spoelt lucht door het systeem en elimineert luchtbellen. Houd de systeemdruk stabiel. Zorg ervoor dat de leidingen en watermeter vol water zitten. Installeer de watermeter horizontaal of verticaal omhoog om te voorkomen dat waterlekkage van buizen en watermeters.
Noteer de eerste lezing van de watermeter.
Begin voor nieuwe watermeterinspecties met een high-flow-test en ga vervolgens over naar een lage-stroomtest.
Open de waterafvoerklep van de testbank en pas aan op de vereiste maximale stroomtestwaarde.
Noteer het standaardvolume dat door het systeem stroomt en het volume dat wordt aangegeven door de watermeter en bereken de fout.
Herhaal de bovenstaande stappen voor gemiddelde stroom en minimale stroomtests.
